KVAROVI NA YUMATU MX PRIJEMNICIMA

- DISPLEJ CIJELO VRIJEME “LUDUJE” ISPISUJE OSMICE ILI BEZ VEZE BROJEVE. KOD PONOVNOG UKLJUČENJA NA SAT.PRIJEMNIKU SVIJETLI SAMO ZELENA DIODA.

- POTREBNO ZAMIJENITI ELEKTROLIT 470uF / 10V . označen crvenom strelicom na donjoj slici
- PREPORUKA DA SE ZAMIJENI ISTI SA 470uF –1000uF / 16V-25V i ZA 105*C

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur41
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:32

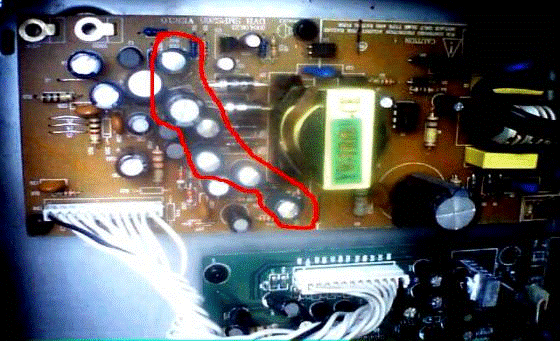

PREPORUKA DA SE SVI ZAOKRUŽENI KONDENZATORI ZAMIJENE SA ISTIM ALI VEČEG NAPONA I ZA 105*C – ZBOG VELIKOG ZAGRIJAVANJA UNUTAR KUČIŠTA

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur42
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:34

IZMJENA KONDENZATORA U ISPRAVLJAČU NA YUMATU MX PRIJEMNICIMA I UGRADNJA VENTILATORA

UPOZORENJE:- OTVARANJE UREĐAJA POD NAPONOM OPASNO JE PO ŽIVOT!!!!!
- OTVARANJEM UREĐAJA GUBI SE PRAVO NA JAMSTVO!!!!!
AUTOR OVOG TEKSTA NE ODGOVARA ZA NASTALU ŠTETU NA UREĐAJIMA!!!!

Evo nakon 14 mjeseci rada YUMATU MX COMBO prijemnika po drugi ga puta otvaram!!!
Nakon pola godine otišao mi elektrolitski kondenzator (C15), isti zamijenjen i još sada je ok!!
Sada se vidi da su i ostali kondenzatori “nabubrili”-gornje kapice na kondenzatorima su podignute a moraju biti ravne!!!

Na donjoj slici vidimo sve glavne kondenzatore!!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur43
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:35

Odlučio sam zamijeniti sve te kondenzatore jer je pitanje samo vremena kad će otići do kraja!!!!
Glavni “krivac” za takvo stanje kondenzatora je toplina unutar kučišta prijemnika, iako su originalni kondenzatori za 105*C –ali zbog malih dimenzija i napona(tanki dialektrik) stvaraju probleme!!!!

Popis glavnih kondenzatora u YUMATU MX COMBO prijemniku:

- C13 = 470uF / 10V za 105*C služi za “peglanje” napona od +5V
- C15 = 470uF / 10V za 105*C služi za “peglanje” napona od +3,3V
- C17 = 220uF / 25V za 105*C služi za “peglanje” napona od +12V
- C19 = 220uF / 35V za 105*C služi za “peglanje” napona od +22V
- C21 = 47uF / 50V za 105*C služi za “peglanje” napona od +30V
- C24 = 220uF / 25V za 105*C služi za “peglanje” napona od –12V
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:37

Ispravljačka pločica bez glavnih kondenzatora prikazana na sljedeće dvije slike:

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur44

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur45
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:39

Stavio sam sljedeće kondenzatore:

- C13 = 1000uF / 25V ….. za 105*C
- C15 = 1000uF / 25V……za 105*C
- C17 = 470uF / 35V …….za 105*C
- C19 = 470uF / 35V …….za 105*C
- C21 = 100uF / 63V …… za 105*C
- C24 = 470uF / 35V …… za 105*C

Izmjenjene kondenzatore vidimo na slici

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur46
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:41

Za ljetni režim poželjno je osigurati bolje hlađenje.To možemo postići ugradnjom dodatnog ventilatora!!
Imao sam TITAN-ov ventilator za Pentium 3 procesor!!!Ventilator je debljine 1cm i dimenzije 60x60.
Izgled ventilatora ,nosač-teflonski vijak sa maticama i vijke vidimo na sljedećim slikama!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur47

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur48
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:43

Nosač sa maticama (teflonski vijak dužine 3cm sa vanjskim navojima i probušen kroz sredinu )!!!
Matice služe da bi povečale površinu nasjedanja na pločicu i ventilator a ujedno se sa njima može dodatno podešavati visina ventilatora na pločici,pošto su debljine 1 cm!!!Jedina mana TITAN-ovog ventilator je što se vrti na 5000 okr / min!!!!

Prikazano na sljedećim slikama!!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur49

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur50
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:45

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur51

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur52
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:47

Ugrađen ventilator na ispravljačku pločicu

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur53

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur54
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:49

Ugrađeni TITAN ventilator u nočnim satima stvara mi preveliku buku!!!Zbog brzine od 5000 okr / min!!!

Ugradio sam u seriju sa napajanjem od 12V zener diodu ZY 5V1 snage 5W označena na slici 34 .Sada se ventilator manje čuje ali i dalje smeta!!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur55
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:50

Jedino rješenje je ugradnja dodatnog prekidača sa kojim se isključuje ventilator!!!

Izgled prekidača prikazan na slici

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur56
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:52

Prekidač je potrebno staviti na kučište YUMATU prijemnika!!!Izbušio sam rupu kod audio činč konektora i učvrstio prekidač!!!Vanjski izgled prikazan je na sljedećoj slici, a pogled iznutra na prekidač vidimo isto na donjoj slici

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur57

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur58
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:53

Ispravljački dio sa ventilatorom smješten u kutiju!!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur59
warrior
warrior
Admin
Admin

Male Broj postova : 2722
Registration date : 25.07.2007

https://soft-sat.forumcroatian.com

[Vrh] Go down

KVAROVI NA YUMATU MX PRIJEMNICIMA Empty Re: KVAROVI NA YUMATU MX PRIJEMNICIMA

Postaj by warrior 09.09.07 12:55

Završni izgled ugrađenih dijelova!!! Žice su povezane spiralnim vezicama!!! Za sada sve radi super!!!!
Ventilator dobro radi i manje je bučan jer radi na 7V a preko noći se može isključiti da ne stvara buku!!! Temperatura je daleko manja na “svičingu” od kada je ugrađen ventilator!!!

KVAROVI NA YUMATU MX PRIJEMNICIMA Pictur60
